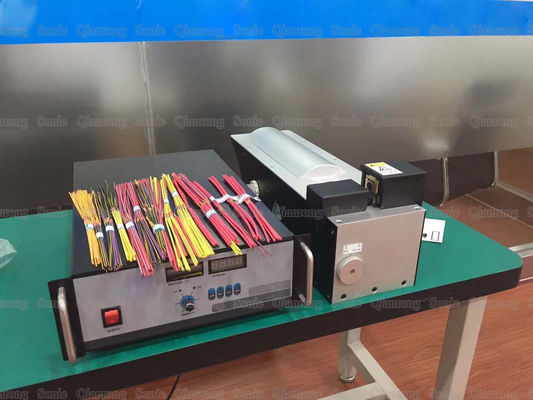

Υπερηχητική μηχανή συγκόλλησης λουριών καλωδίων υψηλής συχνότητας

Συχνότητα Hgh του υπερηχητικού οξυγονοκολλητή μετάλλων 20Khz για τα καλώδια συγκόλλησης και τα διάφορα ηλεκτρονικά συστατικά

Αρχή:

Οι υπερηχητικές μηχανές συγκόλλησης λουριών καλωδίων δεν απαιτούν το συλλίπασμα και την εξωτερική θέρμανση, δεν παραμορφώνονται από τη θερμότητα, δεν έχουν καμία υπόλοιπη πίεση, και απαιτούν τη λιγότερη επεξεργασία προ-συγκόλλησης στην επιφάνεια weldment. Όχι μόνο τα παρόμοια μέταλλα, αλλά και μεταξύ των διαφορετικών μετάλλων μπορούν να ενωθούν στενά. Τα φύλλα ή οι ίνες μπορούν να ενωθούν στενά στην πλάκα. Η υπερηχητική συγκόλληση των καλών ηλεκτρικών αγωγών είναι πολύ λιγότερη ενέργεια από την τρέχουσα συγκόλληση και χρησιμοποιείται συνήθως για τη συγκόλληση των μολύβδων για τις κρυσταλλολυχνίες ή τα ολοκληρωμένα κυκλώματα. Όταν χρησιμοποιείται για τη σφράγιση της συγκόλλησης των φαρμάκων και των εκρηκτικών υλικών, μπορεί να αποφύγει τη γενική συγκόλληση των μολυσμένων φαρμάκων λόγω των διαλυμένων αντικειμένων, και δεν θα εκραγεί λόγω της θερμότητας. Είναι η χρήση των υπερηχητικών κυμάτων για να ενώσει στενά τα καλώδια μετάλλων. Αποτελείται από ένα κιβώτιο δύναμης, έναν μετατροπέα, έναν πνευματικούς οικοδεσπότη και ένα κεφάλι εργαλείων. Επιπλέον, ελέγξτε τα συστατικά όπως οι πλήμνες, εγκάρσιες συσκευές, και οι μικροεπεξεργαστές συμπεριλαμβάνονται. Το κιβώτιο ισχύος μετατρέπει τη συνηθισμένη εξωτερική τάση (~220V, 50 ή 60Hz) σε 20000Hz (20KHz), την τάση περισσότερου από 1 βολτ, και έπειτα ελέγχεται από το κιβώτιο ισχύος στην παραγωγή και ενεργεί στο μετατροπέα. Ένας μετατροπέας είναι ένα ιδιαίτερα αποδοτικό ηλεκτρικό συστατικό που μετατρέπει την ηλεκτρική ενέργεια στη μηχανική ενέργεια. Έναντι των συνηθισμένων μηχανών, υπάρχουν δύο μεγαλύτερες διαφορές μεταξύ των μετατροπέων: κατ' αρχάς, ο μετατροπέας μετατρέπει την ηλεκτρική ενέργεια στη γραμμική δόνηση αντί της περιστροφής αφετέρου, λειτουργεί πολύ αποτελεσματικά και μπορεί να μετατρέψει 95% της ηλεκτρικής ενέργειας. Μετά από τη μετατροπή από το μετατροπέα, η μηχανική ενέργεια εφαρμόζεται στο κεφάλι συγκόλλησης. Το υπερηχητικό κέρατο αποτελείται από το κράμα τιτανίου και επεξεργάζεται στη μηχανή σε μια συγκεκριμένη μορφή σύμφωνα με τις ακουστικές αρχές για να εξασφαλίσει μέγιστη ενεργειακή μεταφορά.

Παράμετροι:

Δομικά χαρακτηριστικά γνωρίσματα της υπερηχητικής μηχανής συγκόλλησης λουριών καλωδίων:

Η υπερηχητική μηχανή συγκόλλησης λουριών καλωδίων αποτελείται από δύο μέρη: η μηχανή και η υπερηχητική γεννήτρια δύναμης.

1. Μηχανή: Η μηχανή έχει ένα πλαίσιο, μια στήλη οδηγών, έναν μετατροπέα, ένα αεροκίνητο σύστημα και μια κατώτατη φόρμα.

2. Ακουστικό συστατικό: Το ακουστικό συστατικό αποτελείται από δύο μέρη: ο μετατροπέας και το κεφάλι συγκόλλησης. Ο μετατροπέας χρησιμοποιεί έναν πιεζοηλεκτρικό δονητή που μετατρέπει την ηλεκτρική ενέργεια στη μηχανική δόνηση. Ένα variator είναι ανάλογο με έναν μετασχηματιστή σε ένα κύκλωμα και λειτουργεί ως μετασχηματισμός μηχανικής απόσβεσης και ενίσχυση εύρους. Το κεφάλι συγκόλλησης σχεδιάζεται σύμφωνα με τις απαιτήσεις συγκόλλησης και τη μορφή weldment. Λειτουργεί επίσης ως δευτεροβάθμιοι μετασχηματισμός σύνθετης αντίστασης και ενίσχυση εύρους. Από την άποψη της δομής και της μορφής, το κεφάλι συγκόλλησης δεν είναι περίπλοκο, αλλά απαιτεί το καλύτερο σχέδιο, τα καλύτερα υλικά και τις καλές τεχνικές επεξεργασίας. Τα κεφάλια συγκόλλησης με τις σύνθετες μορφές και τις μεγάλες διαστάσεις είναι δύσκολο να σχεδιαστούν και σχεδιάζονται γενικά από τον κατασκευαστή.

3, το σύστημα πίεσης αέρα: το σύστημα πίεσης αέρα τροφοδοτείται αεροπορικώς συμπιεσμένος, μέσω του κυκλώματος μετατροπής βαλβίδων σωληνοειδών, ώθηση το έμβολο κυλίνδρων για να οδηγήσει το κεφάλι συγκόλλησης που κινείται πάνω-κάτω. Ο ρυθμιστής πίεσης χρησιμοποιείται για να ελέγξει την πίεση αέρα, και η μονόδρομη βαλβίδα ρυθμιστικών βαλβίδων χρησιμοποιείται για να ελέγξει την ταχύτητα ανύψωσης.

4. Κύκλωμα ελέγχου: Το κύκλωμα ελέγχου εκτελεί τον έλεγχο προγράμματος στη διαδικασία συγκόλλησης. Τα πλήκτρα λειτουργίας στην επιτροπή μπορούν να θέσουν το χρόνο συγκόλλησης σύμφωνα με τα διαφορετικά αντικείμενα της συγκόλλησης, να καθυστερήσει το χρόνο, και έπειτα το βήμα στο διακόπτη ποδιών, η μηχανή υπερηχητικής συγκόλλησης θα ολοκληρώσει αυτόματα μια διαδικασία συγκόλλησης.

Πλεονεκτήματα:

Ένα από τα σημαντικότερα πλεονεκτήματα ενός υπερηχητικού οξυγονοκολλητή λουριών καλωδίων είναι η χαμηλή θερμοκρασία του. Η παραγωγή της θερμοκρασίας είναι αναπόφευκτη, προκαλείται μόνο από την τριβή, η οποία είναι μόνο 1/3 ή 1/2 του σημείου τήξης του μετάλλου. Δεδομένου ότι είναι της τριβής παραγωγή θερμότητας, η εσωτερική δομή του καλωδίου δεν είναι χαλασμένη, έτσι το καλώδιο μετάλλων διατηρεί την αρχική απόδοση.

Τα περισσότερα από τα μέταλλα που χρησιμοποιούνται στα ηλεκτρικά προϊόντα έχουν την καλή θερμική αγωγιμότητα, η οποία το καθιστά δύσκολο να ενώσει στενά με την τήξη. Επειδή η θερμότητα διαλύεται γρήγορα από την επιφάνεια μετάλλων, απαιτεί περισσότερη θερμότητα για να προστεθεί για να ολοκληρώσει τη συγκόλληση. Η υπερηχητική συγκόλληση δεν αντιμετώπισε αυτά τα προβλήματα. Στην πραγματικότητα, επειδή καμία τήξη δεν εμφανίζεται, η ενέργεια της υπερηχητικής συγκόλλησης είναι μόνο 1/30 αυτή της συγκόλλησης αντίστασης. Με άλλα λόγια, η μηχανή συγκόλλησης δύναμης με μια δύναμη 3KW μπορεί να ολοκληρώσει την εργασία ότι η συγκόλληση αντίστασης χρειάζεται 90KVA, έτσι το κόστος στην εργασία είναι επίσης προφανές. Η υπερηχητική συγκόλληση είναι μια μηχανική διαδικασία στην οποία κανένα ρεύμα δεν διατρέχει του κομματιού προς κατεργασία, έτσι η αγωγιμότητα του μετάλλου δεν έχει καμία επίδραση. Οι επιφάνειες μετάλλων εμμένουν γενικά στους μολυσματικούς παράγοντες και τα στρώματα οξειδίων. Η υπερηχητική συγκόλληση χρησιμοποιείται χωρίς προγενέστερη επεξεργασία της επιφάνειας μετάλλων. Η υπερηχητική δόνηση μπορεί άμεσα να αφαιρέσει τις συνδέσεις και να τις αφαιρέσει. Ένα άλλο σημαντικό πλεονέκτημα της υπερηχητικής συγκόλλησης είναι τα μακρά ζωή του κομματιού προς κατεργασία. Το κεφάλι συγκόλλησης της υπερηχητικής μηχανής λουριών καλωδίων έχει 4 λειτουργώντας πρόσωπα, το οποίο μειώνει το κόστος συντήρησης του πιό πρόσφατου εξοπλισμού.
