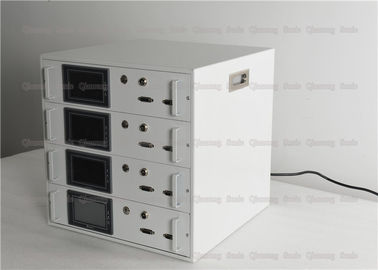

Ηλεκτρικός ψηφιακός υπερηχητικός οδηγός μετατροπέων για το μετατροπέα και τον ενισχυτή εύρους συγκόλλησης

20Khz υπερηχητικός ηλεκτρικός ψηφιακός οδηγός για το μετατροπέα και τον ενισχυτή εύρους συγκόλλησης

Περιγραφή:

Οι υπερηχητικές πηγές ισχύος αναφέρονται συχνά ως υπερηχητικές πηγές, υπερηχητικές γεννήτριες, και υπερηχητικά κιβώτια ηλεκτρονικής. Είναι ένα σημαντικό συστατικό των συστημάτων υπερήχου υψηλής δύναμης. Η λειτουργία της είναι να παραγάγει ένα υψηλής ισχύος υψηλής συχνότητας σήμα εναλλασσόμενου ρεύματος για να οδηγήσει τον υπερηχητικό μετατροπέα για να εργαστεί. Ο υψηλής ποιότητας ανεφοδιασμός κινητήριας δύναμης πρέπει να εξασφαλίσει τη σταθερή και ασφαλή λειτουργία του υψηλής ισχύος υπερηχητικού συστήματος. Συγχρόνως, πρέπει να ελέγξει τη λειτουργούσα συχνότητα, την ισχύ φορτίων, τη χωρητική αεργή αντίσταση, τη σύνθετη αντίσταση και άλλες παραμέτρους του μετατροπέα σε πραγματικό - χρόνος, και μπορεί να πραγματοποιήσει την ισχύ σύμφωνα με τις διαφορετικές ανάγκες των χρηστών. Ρύθμιση των παραμέτρων όπως ο τρόπος εύρους και λειτουργίας.

αρχή εργασίας:

Μια υπερηχητική πηγή ισχύος, επίσης γνωστή ως υπερηχητική γεννήτρια, είναι μια συσκευή για και την υπερηχητική ενέργεια σε έναν υπερηχητικό μετατροπέα. Ο σκοπός του είναι να μετατρέψει τους κεντρικούς αγωγούς μας (220V ή 380V, 50Hz ή 60Hz) σε ένα υψηλής συχνότητας σήμα εναλλασσόμενου ρεύματος που μπορεί να αντιστοιχηθεί έναν υπερηχητικό μετατροπέα. Αυτό το σήμα μπορεί να είναι είτε ένα ημιτονοειδές σήμα είτε ένα παλόμενο σήμα.

Στο σχέδιο της υπερηχητικής πηγής ισχύος, το ταιριάζοντας με σχέδιο της γεννήτριας και ο μετατροπέας είναι πολύ σημαντικοί. Το σχέδιο της ευφυούς υπερηχητικής γεννήτριας κατά ένα μεγάλο μέρος καθορίζει εάν η υπερηχητική συσκευή μπορεί να λειτουργήσει κανονικά και αποτελεσματικά. Το ταίριασμα του υπερηχητικού επεισοδίου το μετατροπέα περιλαμβάνει δύο πτυχές: σύνθετη αντίσταση που ταιριάζει με και ταίριασμα συντονισμού. Το ταίριασμα σύνθετης αντίστασης μετασχηματίζει τη σύνθετη αντίσταση του μετατροπέα σε ένα βέλτιστο φορτίο, δηλ., ένας μετασχηματισμός σύνθετης αντίστασης. Το ταίριασμα συντονισμού επιτρέπει στην τάση και το ρεύμα πέρα από το μετατροπέα για να είναι στη φάση, με συνέπεια την υψηλότερη αποδοτικότητα, ενώ η αντήχηση σειράς βελτιώνει την τάση πέρα από το μετατροπέα, ο οποίος είναι ευεργετικός για τους πιεζοηλεκτρικούς μετατροπείς.

Προδιαγραφές:

Στοιχείο αριθ.	Qr-WD20W
Δύναμη	2000W
Γεννήτρια	Ψηφιακή γεννήτρια
Συχνότητα	20KHZ
Τάση	220V ή 110V
Μέγεθος	300*450*170mm
Εφαρμογή	Πλαστική μηχανή συγκόλλησης
Καθαρό βάρος	7Kg

Τα κοινά ελαττώματα της υπερηχητικής γεννήτριας είναι τα ακόλουθα:

1. Χωρίς υπέρηχο, ο δείκτης διακοπτών δύναμης δεν επιδεικνύεται, και ο ανεμιστήρας τρέχει κανονικά.

1) Ελέγξτε εάν η γέφυρα διορθωτών είναι χαλασμένη. Η μέθοδος είναι η ακόλουθη: το πολύμετρο δεικτών προσαρμόζεται στο φραγμό ×10K, η μαύρη μάνδρα μετρητών συνδέεται με το θετικό πόλο της γέφυρας διορθωτών, και η κόκκινη μάνδρα δοκιμής συνδέεται αντίστοιχα με το τερματικό εναλλασσόμενου ρεύματος, εάν οι δύο καρφίτσες ανοίγονται, και έπειτα η γέφυρα διορθωτών αντικαθίσταται, διαφορετικά το επόμενο βήμα ελέγχεται.

2) Ελέγξτε εάν ο κύριος πυκνωτής είναι χαλασμένος. Εάν ναι, αντικαταστήστε τον πυκνωτή.

3) Ελέγξτε εάν ο σωλήνας δύναμης είναι χαλασμένος. Η μέθοδος είναι η ακόλουθη: το πολύμετρο δεικτών προσαρμόζεται στο φραγμό ×10K, η μαύρη μάνδρα συνδέεται με την καρφίτσα 2 του σωλήνα δύναμης, και η κόκκινη μάνδρα δοκιμής συνδέεται με τις 1$ες και 3$ες καρφίτσες αντίστοιχα, και ο σωλήνας δύναμης αντικαθίσταται, διαφορετικά το κράτος αποκαθίσταται.

2. Χωρίς υπέρηχο, ο δείκτης διακοπτών δύναμης δεν ανάβει, και ο ανεμιστήρας δεν γυρίζει.

1) Ελέγξτε εάν ο διακόπτης δύναμης είναι χαλασμένος. Εάν ναι, αντικαταστήστε το διακόπτη δύναμης, διαφορετικά ελέγξτε το επόμενο βήμα.

2) Ελέγξτε εάν ο ανεμιστήρας είναι χαλασμένος. Εάν ναι, αντικαταστήστε τον ανεμιστήρα.

3. Χωρίς υπέρηχο, ο δείκτης διακοπτών δύναμης ανάβει επάνω και ο ανεμιστήρας τρέχει κανονικά.

1) Αφαιρέστε το καλώδιο παραγωγής, ανοίξτε την ισχύ, ρυθμίστε την ισχύ στο μέγιστο, χρησιμοποιήστε το πολύμετρο για να ανταλλάξετε 1000V, μετρήστε την τάση στην παραγωγή, συνήθως για 1000V. Εάν υπάρχει τάση, η γεννήτρια είναι εντάξει, βούλωμα στο καλώδιο παραγωγής, ελέγχει το βήμα, εάν δεν υπάρχει καμία τάση, ελέγχει το επόμενο βήμα.

2) Χρησιμοποιήστε το ΣΥΝΕΧΕΣ 1000V αρχείο πολυμέτρων για να μετρήσετε τη θετική ή αρνητική παραγωγή της κύριας γέφυρας πυκνωτών ή διορθωτών.
