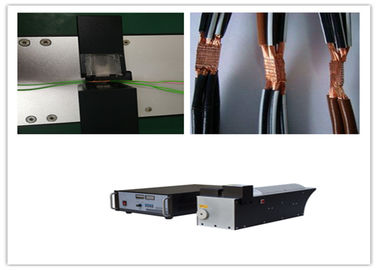

Υπερηχητική συγκόλληση μετατροπής 3000w αργιλίου χαλκού για τη μηχανή και το μετασχηματιστή

Υπερηχητική συγκόλληση μετατροπής 20Khz 3000w αργιλίου χαλκού για τη μηχανή και το μετασχηματιστή

Περιγραφή:

Η υπερηχητική συγκόλληση λουριών καλωδίων χρησιμοποιεί τα υψηλής συχνότητας κύματα δόνησης που διαβιβάζουν στην επιφάνεια δύο κομματιών προς κατεργασία λουριών καλωδίων που ενώνονται στενά. Υπό πίεση, οι επιφάνειες των δύο κομματιών προς κατεργασία λουριών καλωδίων τρίβονται μαζί για να διαμορφώσουν μια τήξη μεταξύ των μοριακών στρωμάτων. Το πλεονέκτημα είναι ότι είναι γρήγορο και εξοικονόμηση ενέργειας. Υψηλή δύναμη τήξης, καλή ηλεκτρική αγωγιμότητα, κανένας σπινθήρας, κοντά στην κρύα επεξεργασία το μειονέκτημα είναι ότι τα ενωμένα στενά μέρη μετάλλων δεν πρέπει να είναι πάρα πολύ παχιά (γενικά λιγότερο ή ίσο προς 5mm), οι ενώσεις ύλης συγκολλήσεως δεν πρέπει να είναι πάρα πολύ μεγάλες, και να πρέπει να διατηρηθούν σταθερή ατμοσφαιρική πίεση.

Αρχή:

Οι υπερηχητικές μηχανές συγκόλλησης λουριών καλωδίων δεν απαιτούν το συλλίπασμα και την εξωτερική θέρμανση, δεν παραμορφώνονται από τη θερμότητα, δεν έχουν καμία υπόλοιπη πίεση, και απαιτούν τη λιγότερη επεξεργασία προ-συγκόλλησης στην επιφάνεια weldment. Όχι μόνο τα παρόμοια μέταλλα, αλλά και μεταξύ των διαφορετικών μετάλλων μπορούν να ενωθούν στενά. Τα φύλλα ή οι ίνες μπορούν να ενωθούν στενά στην πλάκα. Η υπερηχητική συγκόλληση των καλών ηλεκτρικών αγωγών είναι πολύ λιγότερη ενέργεια από την τρέχουσα συγκόλληση και χρησιμοποιείται συνήθως για τη συγκόλληση των μολύβδων για τις κρυσταλλολυχνίες ή τα ολοκληρωμένα κυκλώματα. Όταν χρησιμοποιείται για τη σφράγιση της συγκόλλησης των φαρμάκων και των εκρηκτικών υλικών, μπορεί να αποφύγει τη γενική συγκόλληση των μολυσμένων φαρμάκων λόγω των διαλυμένων αντικειμένων, και δεν θα εκραγεί λόγω της θερμότητας. Είναι η χρήση των υπερηχητικών κυμάτων για να ενώσει στενά τα καλώδια μετάλλων. Αποτελείται από ένα κιβώτιο δύναμης, έναν μετατροπέα, έναν πνευματικούς οικοδεσπότη και ένα κεφάλι εργαλείων. Επιπλέον, ελέγξτε τα συστατικά όπως οι πλήμνες, εγκάρσιες συσκευές, και οι μικροεπεξεργαστές συμπεριλαμβάνονται. Το κιβώτιο ισχύος μετατρέπει τη συνηθισμένη εξωτερική τάση (~220V, 50 ή 60Hz) σε 20000Hz (20KHz), την τάση περισσότερου από 1 βολτ, και έπειτα ελέγχεται από το κιβώτιο ισχύος στην παραγωγή και ενεργεί στο μετατροπέα. Ένας μετατροπέας είναι ένα ιδιαίτερα αποδοτικό ηλεκτρικό συστατικό που μετατρέπει την ηλεκτρική ενέργεια στη μηχανική ενέργεια. Έναντι των συνηθισμένων μηχανών, υπάρχουν δύο μεγαλύτερες διαφορές μεταξύ των μετατροπέων: κατ' αρχάς, ο μετατροπέας μετατρέπει την ηλεκτρική ενέργεια στη γραμμική δόνηση αντί της περιστροφής αφετέρου, λειτουργεί πολύ αποτελεσματικά και μπορεί να μετατρέψει 95% της ηλεκτρικής ενέργειας. Μετά από τη μετατροπή από το μετατροπέα, η μηχανική ενέργεια εφαρμόζεται στο κεφάλι συγκόλλησης. Το υπερηχητικό κέρατο αποτελείται από το κράμα τιτανίου και επεξεργάζεται στη μηχανή σε μια συγκεκριμένη μορφή σύμφωνα με τις ακουστικές αρχές για να εξασφαλίσει μέγιστη ενέργεια transfer.c

Παράμετροι:

Όταν η γεννήτρια εκδίδει έναν συναγερμό υπερφόρτωσης, πρέπει να ελεγχθεί ως εξής:

1. Η No-load δοκιμή, εάν το λειτουργώντας ρεύμα είναι κανονικό, αυτό μπορεί να είναι ότι το κεφάλι συγκόλλησης είναι σε επαφή με το αντικείμενο που δεν πρέπει να αγγιχτούν ή τη ρύθμιση παραμέτρου μεταξύ του κεφαλιού συγκόλλησης και το κάθισμα συγκόλλησης είναι ελαττωματικό.

2. Όταν η no-load δοκιμή δεν είναι κανονική, αρχικά παρατηρήστε εάν υπάρχει ρωγμή στο κεφάλι συγκόλλησης, εάν η εγκατάσταση είναι σταθερή, κατόπιν αφαιρεί το κεφάλι συγκόλλησης και πραγματοποιεί τη no-load δοκιμή που αποβάλλει εάν υπάρχει ένα πρόβλημα με το μετατροπέα + το κέρατο, και την αποβάλλει βαθμιαία. Μετά από να αποβάλει τη δυνατότητα της αποτυχίας του μετατροπέα + του κέρατου, αντικαταστήστε το νέο κέρατο για να καθορίσετε.

3. Μερικές φορές υπάρχει μια κατάσταση όπου η no-load δοκιμή είναι κανονική, αλλά δεν μπορεί να λειτουργήσει κανονικά. Μπορεί να είναι ότι τα εσωτερικά μέρη της ακουστικής ενέργειας όπως το κεφάλι συγκόλλησης αλλάζουν, με συνέπεια τη φτωχή υγιή ενεργειακή μετάδοση. Εδώ είναι μια απλή μέθοδος κρίσης: μέθοδος αφής χεριών. Η κανονική λειτουργώντας επιφάνεια κεφαλιών ή κέρατων συγκόλλησης είναι πολύ ομοιόμορφη όταν η εργασία, και το χέρι αισθάνεται βελούδινο ομαλό. Όταν η υγιής ενέργεια δεν είναι ομαλή, το χέρι αισθάνεται όπως τις φυσαλίδες ή τα σαλιάσματα. Οι μέθοδοι αποκλεισμού χρησιμοποιούνται για να αποβάλουν τα προβληματικά μέρη. Η ίδια κατάσταση μπορεί να εμφανιστεί όταν η γεννήτρια δεν είναι κανονική, επειδή κανονικά το κυματοειδές εισαγωγής μετατροπέων πρέπει να είναι ένα ομαλό κύμα ημιτόνου, το οποίο μπορεί επίσης να εμφανιστεί όταν υπάρχουν ακίδες ή ανώμαλα κυματοειδή στο κύμα ημιτόνου. Αυτή τη στιγμή, ένα άλλο ακουστικό ενεργειακό στοιχείο περικοπής μπορεί να αντικαταστήσει τη διάκριση.

Υπερηχητική συγκόλληση μετατροπής 20Khz 3000w αργιλίου χαλκού για τη μηχανή και το μετασχηματιστή
