Co. εξοπλισμού αυτοματοποίησης Qianrong Hangzhou, ΕΠΕ.
εστίαση στην υπερηχητική εφαρμογή, καλόπιστα για να κερδίσουν τους πελάτες
| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | QRsonic |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Qr-3030-4BZ |
| Ποσότητα παραγγελίας min: | 1 η/υ |
| Τιμή: | Negotation |
| Συσκευασία λεπτομέρειες: | συσκευάζονται σε χάρτινα κουτιά |
| Χρόνος παράδοσης: | 3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 2000pcs ανά μήνα |
| Όνομα προϊόντων: | πιεζοηλεκτρικός υπέρηχος μετατροπέων | συχνότητας: | 30 KHz |
|---|---|---|---|
| Ισχύς: | 700 Watt | Κοινό μπουλόνι: | M10 |
| Κεραμική διάμετρος δίσκων: | 30 mm | Qty των κεραμικών δίσκων: | 4τεμ |
| Ικανότητα: | 6.2-7.2nf | Εύρος: | 6um |
| Επισημαίνω: | υπερηχητικός piezo μετατροπέας,υπερηχητικός μετατροπέας υψηλής συχνότητας |
||

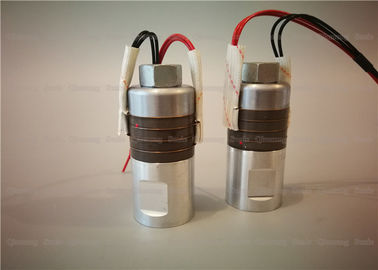

Υπερηχητικός μετατροπέας υψηλής συχνότητας 700w 30Khz με την πιεζοηλεκτρική κεραμική 4pcs PZT4
Προδιαγραφές:
| Πρότυπο | Qr-3030-4BZ |
| Συχνότητα | 30khz |
| Δύναμη παραγωγής | 700 Watt |
| Κοινό μπουλόνι | M10 |
| Κεραμική διάμετρος δίσκων | 30mm |
| Qty των κεραμικών δίσκων | 4pcs |
| Ικανότητα | 6.2-7.2nf |
| Εύρος | um 6 |
| Εφαρμογή | Πλαστική μηχανή συγκόλλησης |
Παράμετροι:
| Ο κιονοειδής ΤΎΠΟΣ τύπων NTK | ||||||||
|
Στοιχείο αριθ.
|
Συνδέστε τη βίδα
|
Κεραμικό dia (χιλ.)
|
Qty κεραμικού (PC) |
Συχνότητα (khz)
|
Ικανότητα |
δύναμη (ψ)
|
||
| Κίτρινος | Γκρίζος | Μαύρος | ||||||
| 7015-4BZ | M20 Χ 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 Χ 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 Χ 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 Χ 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 Χ 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 Χ 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 Χ 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 Χ 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 Χ 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 Χ 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 Χ 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 Χ 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Ο κιονοειδής ΤΎΠΟΣ τύπων NTK | ||||||||
|
Στοιχείο αριθ.
|
Συνδέστε τη βίδα
|
Κεραμικό dia (χιλ.)
|
Qty κεραμικού (PC) |
Συχνότητα (khz)
|
Ικανότητα |
δύναμη (ψ)
|
||
| Κίτρινος | Γκρίζος | Μαύρος | ||||||
| 5025-2BZ | M12 Χ 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 Χ 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 Χ 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 Χ 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 Χ 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 Χ 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Εφαρμογή:
Η υπερηχητική τεχνολογία είναι μια ευρέως χρησιμοποιημένη μη καταστρεπτική εξεταστική τεχνολογία βασισμένη στην ακουστική θεωρία και χρησιμοποιείται στην ηλεκτρονική, τις επικοινωνίες, την ιατρική, τη βιολογία και τη φυσική. Τεχνολογία ανίχνευσης, οι μετατροπείς που αναπτύσσονται στη σύγχρονη από την υπερηχητική τεχνολογία παίρνουν όλο και περισσότερη προσοχή λόγω της υψηλής ευαισθησίας τους και τη υψηλή ακρίβεια.
Οι μετατροπείς που χρησιμοποιούνται συνήθως στη διαδικασία ανίχνευσης είναι: πιεζοηλεκτρικοί μετατροπείς, magnetostrictive μετατροπείς, ηλεκτρομαγνητικοί μετατροπείς και μετατροπείς λέιζερ. Ο συνηθέστερα χρησιμοποιημένη είναι ένας πιεζοηλεκτρικός μετατροπέας, το ο οποίος τμήμα πυρήνων είναι μια πιεζοηλεκτρική γκοφρέτα. Η πιεζοηλεκτρική γκοφρέτα μπορεί να παραμορφωθεί στο πλαίσιο της δράσης της πίεσης, με συνέπεια την πόλωση η ίδια της γκοφρέτας, και οι θετικές και αρνητικές συνδεδεμένες δαπάνες εμφανίζονται στην επιφάνεια της γκοφρέτας, και αυτή η επίδραση είναι μια πιεζοηλεκτρική επίδραση. Επιπλέον, η πιεζοηλεκτρική επίδραση είναι αντιστρέψιμη, δηλ., παραμόρφωση εμφανίζεται αφότου εφαρμόζεται μια τάση στην γκοφρέτα. Στη διαδικασία ανίχνευσης, η υπερηχητική επίδραση μπορεί να παραχθεί από την αντίστροφη πιεζοηλεκτρική επίδραση του υπερηχητικού ελέγχου, και η πιεζοηλεκτρική επίδραση χρησιμοποιείται για να επιτύχει το σκοπό το υπερηχητικό κύμα.
Υπερηχητικός μετατροπέας υψηλής συχνότητας 700w 30Khz με την πιεζοηλεκτρική κεραμική 4pcs PZT4
