Co. εξοπλισμού αυτοματοποίησης Qianrong Hangzhou, ΕΠΕ.
εστίαση στην υπερηχητική εφαρμογή, καλόπιστα για να κερδίσουν τους πελάτες
| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | QRsonic |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Qr-BCJ20 |
| Ποσότητα παραγγελίας min: | 1 τμχ |
| Τιμή: | Negotation |
| Συσκευασία λεπτομέρειες: | Συσκευασμένος στο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3 εργάσιμες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 2000pcs το μήνα |
| Όνομα προϊόντων: | Ανταλλακτικό υπερήχων Branson CJ20 | Συχνότητα: | 20 khz |
|---|---|---|---|
| Ισχύς εξόδου: | 3300 Watt | Κοινό μπουλόνι: | 1/2-20UNF |
| Κεραμική διάμετρος δίσκων: | 50 χλστ | Χωρητικότητα: | 18-20nf |
| Εύρος: | 10um | Εφαρμογή: | Υπερηχητική πλαστική μηχανή συγκόλλησης |
| Επισημαίνω: | Ανταλλακτικός μετατροπέας Branson υπερήχων 20 Khz,Μετατροπέας συγκόλλησης υπερήχων 3300w,μετατροπέας συγκόλλησης υπερήχων με πιζοηλεκτρικούς δακτυλίους |
||

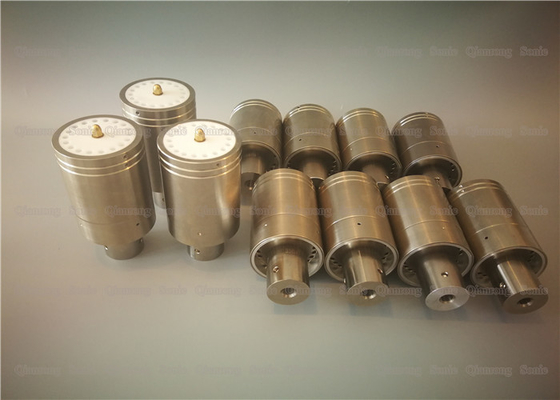

Ανταλλακτικός μετατροπέας Branson υπερήχων 3300w 20Khz με πιζοηλεκτρικούς δακτυλίους 6 τμχ
Περιγραφή:
Ο μορφοτροπέας υπερήχων Branson CL20 20Khz είναι κατασκευασμένος από πιεζοηλεκτρικά κεραμικά τσιπ, σε συνδυασμό με αξεσουάρ από κράμα τιτανίου.Σύμφωνα με τις παραμέτρους και τα χαρακτηριστικά των ξένων αυθεντικών μορφοτροπέων Branson, η έρευνα, η ανάπτυξη και η παραγωγή από την τεχνολογία πηγής διασφαλίζουν τη σταθερότητα των προϊόντων μετατροπέων και των τεχνικών παραμέτρων εφαρμογής.Είναι εξοπλισμένο με ξένες γεννήτριες και κεφαλές συγκόλλησης με μήτρα, παίζοντας ρόλο αντικατάστασης.
Ο μετατροπέας υπερήχων είναι μια συσκευή που μετατρέπει την ηλεκτρική ενέργεια σε μηχανική ενέργεια.Η συσκευή που μετατρέπει την ηλεκτρική ενέργεια και την ακουστική ενέργεια με πιεζοηλεκτρικό φαινόμενο ονομάζεται πιεζοηλεκτρικός μετατροπέας.Αποτελείται από κεντρικό πιεζοηλεκτρικό κεραμικό εξάρτημα, εμπρός και πίσω μεταλλικό κάλυμμα, προένταση.Η βίδα, το τεμάχιο ηλεκτροδίου και ο μονωτικός σωλήνας αποτελούνται.Ανάλογα με το σχεδιασμό των διαφορετικών δομών, η μορφή και η απόδοσή τους επηρεάζονται επίσης σε μεγάλο βαθμό.
Προδιαγραφές:
| Μοντέλο | QR-BCJ20 |
| Συχνότητα | 20 khz |
| Ισχύς εξόδου | 3300 watt |
| Μπουλόνι αρμού | 1/2-20UNF |
| Διάμετρος κεραμικού δίσκου | 50 χλστ |
| Ποσότητα κεραμικών δίσκων | 4 τεμ |
| Χωρητικότητα | 18-20nf |
| Εύρος | 10 μμ |
| Εφαρμογή | Πλαστική μηχανή συγκόλλησης |
Προσδιορισμός:
| Τοem Αρ |
Βίδα σύνδεσης (Μέγεθος)
|
Κεραμική διάμετρος (mm)
|
Ποσότητα κεραμικού (τεμ.)
|
Συχνότητα συντονισμού (khz)
|
Δύναμη εισαγωγής | Μηχανή |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Μπράνσον Σειρά 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Μπράνσον Σειρά 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Μπράνσον 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Μπράνσον 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Μπράνσον 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Μπράνσον 910W ή IW+ |
| 7-QR-B4TH | Μ8 | 25 | 4 | 40 | 800 | Συγκολλητές Branson 40 khz |
| 8-QR-B4TR | Μ8 | 25 | 4 | 40 | 800 | Συγκολλητές Branson 40 khz |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20 khz Dukane Heavy Duty |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane μοντέλο 43A250, 43A255, 43D255, 43E255, 43A260 ή 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane Μοντέλο 43B18 |
| 14-QR-D41C28 | Μ8 | 35 | 2 | 40 | 800 | Συγκολλητές Dukane 40 khz |
| 15-QR-D41C29 | Μ8 | 35 | 2 | 40 | 800 | Συγκολλητές Dukane 40 khz |
| 16-QR-R3510 | Μ8 | 25 | 4 | 35 | 800 | Συγκολλητές Rinco 35Khz |
| 17-QR-R35 | Μ8*1,25 | 25 | 2 | 35 | 500 | 35 khz Rico Welders |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | Μ8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | Μ8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | Μ8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | Μ8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | Μ8 | 25 | 4 | 35 | 800 | Τηλεφωνική μηχανή 35 khz |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Τα ειδικά αντικείμενα μπορούν να προσαρμοστούν.
Διαδικασία κατασκευής μετατροπέα υπερήχων:
Ο μορφοτροπέας αποτελείται από ένα κέλυφος, ένα αντίστοιχο στρώμα, έναν πιεζοηλεκτρικό κεραμικό μετατροπέα δίσκου, ένα υπόστρωμα, ένα εξερχόμενο καλώδιο και έναν δέκτη συστοιχίας Cymbal.Ο πιεζοηλεκτρικός κεραμικός μετατροπέας δίσκου είναι κατασκευασμένος από πιεζοηλεκτρικό υλικό PZT-5 με πόλωση κατεύθυνσης πάχους.Ο δέκτης Cymbal Array αποτελείται από 8~16 μετατροπείς Cymbal, δύο μεταλλικούς δακτυλίους και λαστιχένιες ροδέλες.
1. Στεγνώστε με πιστόλι θερμού αέρα
2. Κουνήστε πρώτα το ηλεκτρόδιο
3. Κεραμικά, τεμάχια ηλεκτροδίων, κεραμικά
4. Πίσω κάλυμμα και βίδες
5. Τοποθέτηση
6. Afterburner
7. Κόλληση
8. Τοποθετήστε το φούρνο
9. Δοκιμή με τη μηχανή δοκιμής
10. Αρμολόγηση αρμών
11. Επαναλάβετε τη δοκιμή πριν τη συσκευασία
Ανταλλακτικός μετατροπέας Branson υπερήχων 3300w 20Khz με πιζοηλεκτρικούς δακτυλίους 6 τμχ
