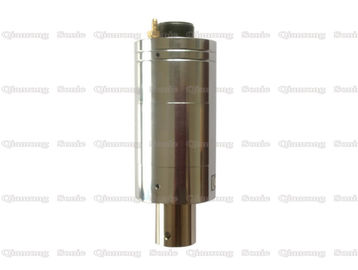

CR20 μετατροπέας υπερηχητικής συγκόλλησης αντικατάστασης για τον πλαστικό οξυγονοκολλητή προτύπων 2000X

CR20 ο μετατροπέας συγκόλλησης Branson αντικατάστασης για 2000X διαμορφώνει τον πλαστικό οξυγονοκολλητή

Περιγραφή:

Ο μετατροπέας ονομάζεται καταλλήλως επειδή λαμβάνει την ηλεκτρική ενέργεια από την παροχή ηλεκτρικού ρεύματος και την μετατρέπει στις μηχανικές δονήσεις. Μετατροπέας αντικατάστασης για το πρότυπο χρώμιο-20 Branson που χρησιμοποιεί τις παροχές ηλεκτρικού ρεύματος σειράς συνδετήρων, για τη χρήση με 20KHz 2000, 2000X και DCX στρατιωτικός-ύφους.

Ο πιεζοηλεκτρικός κεραμικός υπερηχητικός μετατροπέας είναι ένας ηλεκτρο-μηχανικός-ακουστικός μετατροπέας, ο οποίος αναφέρεται στην αμοιβαία μετατροπή της ενέργειας μεταξύ των ηλεκτρικών σημάτων και των ακουστικών σημάτων μέσω των χαρακτηριστικών των υλικών. Η πιεζοηλεκτρική κεραμική είναι πολυκρυσταλλικά υλικά που μπορούν να εφαρμοστούν σε πολλούς τομείς από την τεχνητή πυρκαγιά. Η εξωτερική ελαστική παραμόρφωση και η εσωτερική ηλεκτρική ισοπέδωση του υλικού μετατρέπονται αμοιβαία από ένα εξωτερικό ηλεκτρικό πεδίο και μια εξωτερικά εφαρμοσμένη πίεση, η οποία καλείται electrostrictive επίδραση. Το συμπυκνωμένο ferroelectrics υποβάλλεται στην επεξεργασία πόλωσης ενός ηλεκτρικού πεδίου, έτσι ώστε το διαταραγμένο εσωτερικό φαινόμενο πόλωσης γίνεται κανονικό και διαταγμένο, και τα πιεζοηλεκτρικά χαρακτηριστικά παράγονται.

Προδιαγραφές:

Επισκόπηση εξοπλισμού μηχανών υπερηχητικής συγκόλλησης:

Η μηχανή υπερηχητικής συγκόλλησης σχεδιάζεται για να λειτουργήσει στο φάσμα συχνότητας 10-75 του kHz, κάθε ένα με τα πλεονεκτήματα και τα μειονεκτήματά της. Οι χαμηλότερες συχνότητες μπορούν να παραδώσουν την υψηλότερη ισχύ, αλλά οι υψηλότερες λειτουργούσες συχνότητες παράγουν τη λιγότερους ζημία και ευδιάκριτο θόρυβο προϊόντων το λιγότερο. Για αυτούς τους λόγους, ο περισσότερος βιομηχανικός εξοπλισμός λειτουργεί στο kHz 20-40. Ο πίνακας 8.3 απαριθμεί τις γενικές ικανότητες ισχύος του περισσότερου βιομηχανικού εξοπλισμού στις διάφορες συχνότητες και τα κύρια πλεονεκτήματα και τα μειονεκτήματα της λειτουργίας σε εκείνη την συχνότητα.

Επειδή όλος ο βιομηχανικός εξοπλισμός σχεδιάζεται για να αντηχήσει σε μια συγκεκριμένη συχνότητα, δεν μπορεί να αλλάξει τη λειτουργούσα συχνότητα του εξοπλισμού, ειδικά τα συστατικά (μετατροπείς, μετασχηματιστές και κεφάλια συγκόλλησης) και η λειτουργούσα συχνότητα της παροχής ηλεκτρικού ρεύματος. Εντούτοις, η μετάδοση μπορεί να ρυθμιστεί για να έχει μια σχετικά υψηλή δύναμη (2000W/converter) στις διαφορετικές συχνότητες. Πρέπει επίσης να σημειωθεί ότι αφού η δόνηση παράγει το subharmonics μέσα στο συστατικό, ακόμα κι αν η μηχανή χρησιμοποιείται σε μια υψηλότερη συχνότητα από το ανθρώπινο αυτί (kHz περίπου 18), θόρυβος παράγεται ακόμα. Όσο υψηλότερη η συχνότητα, τόσο μικρότερη η επίδραση.

Ο περισσότερος εξοπλισμός υπερηχητικής συγκόλλησης ακολουθεί τη μια από δύο έννοιες σχεδίου: 1 μορφωματικό σύστημα, 2 ενσωματωμένα συστήματα.

Στο μορφωματικό σύστημα, η μονάδα ελέγχου και η παροχή ηλεκτρικού ρεύματος είναι χωρισμένες από τη μετάδοση. Τα μορφωματικά συστήματα χρησιμοποιούνται συχνά όταν απαιτούνται τα υψηλά επίπεδα του ελέγχου και όταν απαιτούν οι αρχικοί κατασκευαστές εξοπλισμού. Τα ενσωματωμένα συστήματα είναι λιγότερο ακριβά, αλλά έχουν το λιγότερο έλεγχο.
