Co. εξοπλισμού αυτοματοποίησης Qianrong Hangzhou, ΕΠΕ.
εστίαση στην υπερηχητική εφαρμογή, καλόπιστα για να κερδίσουν τους πελάτες
| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | QRsonic |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Qr-2540-4BD |
| Ποσότητα παραγγελίας min: | PC 1 |
| Τιμή: | Negotation |
| Συσκευασία λεπτομέρειες: | Συσκευασμένος στο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 2000pcs το μήνα |
| Όνομα προϊόντων: | υπερηχητικός πιεζοηλεκτρικός μετατροπέας | Συχνότητα: | 40 Khz |
|---|---|---|---|
| Δύναμη παραγωγής: | 300 Watt | Κοινό μπουλόνι: | M8 |
| Κεραμική διάμετρος δίσκων: | 25mm | Ποσότητα κεραμικών δίσκων: | 4PCS |
| Ικανότητα: | 4.5-6.5nf | Εύρος: | 4um |
| Επισημαίνω: | Υπερηχητικός πιεζοηλεκτρικός μετατροπέας ενεργών αισθητήρων,Πιεζοηλεκτρικός υπερηχητικός μετατροπέας 40Khz,Υπερηχητικός μετατροπέας 40Khz 300 Watt |
||

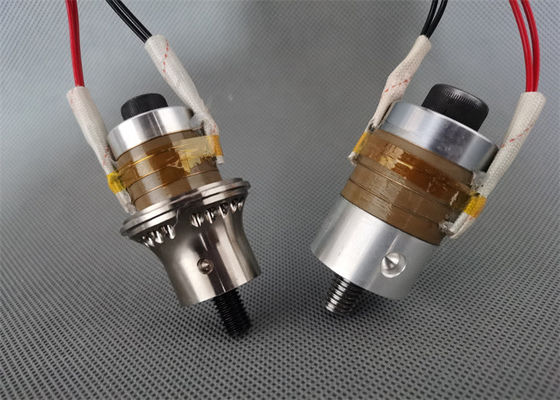

Πιεζοηλεκτρικός υπερηχητικός μετατροπέας 40Khz ενεργών αισθητήρων για την εφαρμογή συγκόλλησης ή κοπής
Περιγραφή:
40Khz οι υπερηχητικοί μετατροπείς μετατρέπουν την ηλεκτρική ενέργεια, τη μηχανική ενέργεια ή την ακουστική ενέργεια από μια μορφή ενέργειας σε μια άλλη μορφή ενεργειακής συσκευής, επίσης γνωστή ως υπερηχητικός μετατροπέας, επίσης γνωστός ως ενεργός αισθητήρας. Μια από ο ωριμότερος και αξιόπιστος είναι η συσκευή που μετατρέπει την ηλεκτρική ενέργεια και την ακουστική ενέργεια από την πιεζοηλεκτρική επίδραση, επίσης γνωστή ως πιεζοηλεκτρικός μετατροπέας. Ο μετατροπέας αποτελείται από ένα κεντρικό πιεζοηλεκτρικό κεραμικό συστατικό, μια μπροστινό και πίσω μέρος κάλυψη μετάλλων, μια pre-stressed βίδα, ένα φύλλο ηλεκτροδίων, και έναν μονώνοντας σωλήνα. Οι υπερηχητικοί μετατροπείς χρησιμοποιούνται σχεδόν σε όλο τον υπερηχητικό εξοπλισμό. Ο υπερηχητικός εξοπλισμός Qianrong είναι η πηγή υπερηχητικών μετατροπέων κραμάτων τιτανίου και τμημάτων πυρήνων.
Προδιαγραφές:
| Πρότυπο | Qr-2540-4BD |
| Συχνότητα | 40khz |
| Δύναμη παραγωγής | 300 Watt |
| Κοινό μπουλόνι | M8 |
| Κεραμική διάμετρος δίσκων | 25mm |
| Qty των κεραμικών δίσκων | 4pcs |
| Ικανότητα | 4.5-6.5nf |
| Εύρος | um 4 |
| Εφαρμογή | Πλαστική μηχανή συγκόλλησης |
Παράμετροι:
| Ο κιονοειδής ΤΎΠΟΣ τύπων NTK | ||||||||
|
Στοιχείο αριθ.
|
Συνδέστε τη βίδα
|
Κεραμικό dia (χιλ.)
|
Qty κεραμικού (PC) |
Συχνότητα (khz)
|
Ικανότητα |
δύναμη (ψ)
|
||
| Κίτρινος | Γκρίζος | Μαύρος | ||||||
| 7015-4BZ | M20 Χ 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 Χ 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 Χ 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 Χ 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 Χ 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 Χ 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 Χ 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 Χ 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 Χ 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 Χ 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 Χ 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 Χ 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Ο κιονοειδής ΤΎΠΟΣ τύπων NTK | ||||||||
|
Στοιχείο αριθ.
|
Συνδέστε τη βίδα
|
Κεραμικό dia (χιλ.)
|
Qty κεραμικού (PC) |
Συχνότητα (khz)
|
Ικανότητα |
δύναμη (ψ)
|
||
| Κίτρινος | Γκρίζος | Μαύρος | ||||||
| 5025-2BZ | M12 Χ 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 Χ 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 Χ 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 Χ 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 Χ 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 Χ 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Atten:
Το ταίριασμα του μετατροπέα το ηλεκτρικό κιβώτιο και τη φόρμα είναι η βάση για την αξιοπιστία του συστήματος και τη μέγιστη δύναμη του μετατροπέα. Αφότου ολοκληρώνεται ο μετατροπέας, δεν θα υπάρξει κανένα διευθετήσιμο μέρος. Ρυθμίστε το ηλεκτρικές κιβώτιο και τη φόρμα για να ταιριάξετε με την εργαζόμενη κατάσταση του μετατροπέα.
Συστήνεται να ρυθμιστεί το ταίριασμα στα ακόλουθα βήματα:
Κατ' αρχάς, ρυθμίστε τη συχνότητα ταλάντωσης του ηλεκτρικού κιβωτίου για να ταιριάξετε τη δυναμική περιοχή του μετατροπέα.
Βήμα 2: Ρυθμίστε το ταιριάζοντας με κύκλωμα έτσι ώστε το no-load ρεύμα του μετατροπέα είναι λιγότερο από 0.5A. Η απόκλιση τάσης συντονισμού πρέπει πάντα να είναι λιγότερο από 0.2A, και να ελέγξει το μετατροπέα για την κανονικές δόνηση και τη θέρμανση.
Το τρίτο βήμα: συνδέστε τη φόρμα, με το φορτίο, και ρυθμίστε το ηλεκτρικό κιβώτιο για να κάνετε τη δύναμη παραγωγής του συστήματος να καλύψει τις απαιτήσεις για τη χρήση.
Βήμα 4: Η πλήρης ισχύ δοκιμή για μια ορισμένη χρονική περίοδο, ελέγχει ότι οι κρατικές αλλαγές του μετατροπέα και του ηλεκτρικού κιβωτίου πρέπει να είναι μέσα στην κανονική σειρά.
Πιεζοηλεκτρικός υπερηχητικός μετατροπέας 40Khz ενεργών αισθητήρων για την εφαρμογή συγκόλλησης ή κοπής
